갑자기 방이 추워져서 보일러가 의심될 경우 이 글을 참고해주세요.
간단한 문제일 경우 또는 혹한기라 기술자 올때까지 기다리다가는 얼어죽겠다 하는 분들은 꼭 얽어주세요
[주의!!] "집안의 설비/장비에 문제가 생겼다. 이 문제는 내가 해결해야 한다. 하다가 망해도 내가 해야한다."라는 생각을 가지신 분만 읽으시기 바랍니다.
괜히 돈들여서 전문가 부르는 거 아닙니다. 모르는 분야에 접근하려면 육체적, 정신적 고통이 따릅니다.
"할 줄도 모르면서 괜히 고생하지마" 라든지, "안될 것 같은데 그냥 사람 부르지?"라는 소리를 자주 들을 수 있으니 주의 바랍니다.니다.
그럼에도 불구하고 직접 하신 다면 높은 만족감을 얻을 수 있습니다. ^^
=============================================================================\
어느 날 갑자기 안방이 춥습니다. 온도조절기 온도를 올려놓아도 바닥이 차갑네요.
아 한겨울에 이게 웬 낭패인가... 관리실에 일단 연락해 봅니다.
우리 아파트는 직접 이런 문제는 못봐주신답니다. 업체에 연락해 보라고 하시면서, 요즘 이런 문제가 많아서 시간은 좀 걸릴 거라는 말씀을 해주십니다.
일단 업체 연락하기 전에 대충 무슨 문제인지 알아보기 위해 열심히 블로그와 유튜브를 검색해 봤습니다.
검색 결과 혼자서도 해 볼만 하다는 결론에 이릅니다 (벌써?)
이번에 발생한 상황을 요약하면.. (참고로 건축 15년 이상된 아파트)
[상황] 갑자기 특정 방만 난방이 안되는 문제 발생
[전제] 여러개의 방 중 안방 하나만 문제이니 우리 집까지는 온수가 잘 들어온다. 문제는 그다음이라는 것.
[추측1] 안방의 온도조절기(각방조절기) 이상으로 온수배급 비정상
[추측2] 온도조절기는 정상이나 온수 분배기가 비정상
[추측3] 해당 방 온수 파이프 문제 : 이건 큰일인데 ㅡㅡ;;
1번과 2번이면 좀 해볼만할것같고 높은 확률로 원인일 것 같으니 시도해 봅니다.
점검 1. 온수 배급 구조 - 온수분배기 밸브 상태 확인
대부분 아래 사진과 같은 온수 분배구조를 하고 있습니다. 주방 싱크대 밑에 위치하고 있죠.
온수분배기 밸브의 핀이 올라온 상태면 온수가 공급되지 않고, 이 핀을 누르면 공급되는 방식입니다.
이 핀을 누르는 역할을 하는 것이 구동기(열동기)입니다.
열동기는 열동식 왁스형 구동기를 말하는 것으로 전기를 가하면 열이 발생해서 왁스가 팽창하고 그 팽창으로 온수분배기 밸프를 눌러 온수가 흐르게 하는 원리입니다. 열동식 외에도 전동방식으로 처리하는 구동기도 있습니다.
사진의 구동기는 열동식 왁스형 구동기입니다. 세번째가 안방으로 보내는 온수를 제어하는 부분이고 작동을 제대로 하지 않는 것 같아서 풀어본 상태입니다. 풀었을 당시 핀이 눌려져 있어서 아예 온수가 배급되지 않는 상황이었습니다. 이럴 때는 살짝 툭툭 치면 다시 올라옵니다. (이것도 안 올라오면 밸브를 교체해야 하는 ㅡㅡ;; )
구동기(열동기)를 제거하면 온수밸브기 핀이 올라와서 온수가 배급되는 상태입니다. 이 상태에서 난방이 안되는 방의 난방상태를 확인하시면 됩니다. 난방이 되면? 구동기 문제니 구동기를 교체하면 됩니다.
미세유량조절밸브는 말 그대로 미세하게 온수의 양을 조절 할 수 있는 기능입니다. 얘를 완전히 잠그면 온수분배기의 밸브가 열려도 난방이 되지 않습니다. 구동기가 고장났으면 일단 탈거하고 수동으로 이 밸브로 난방을 조절할 수 있습니다.
2. 각방 온도조절기 점검

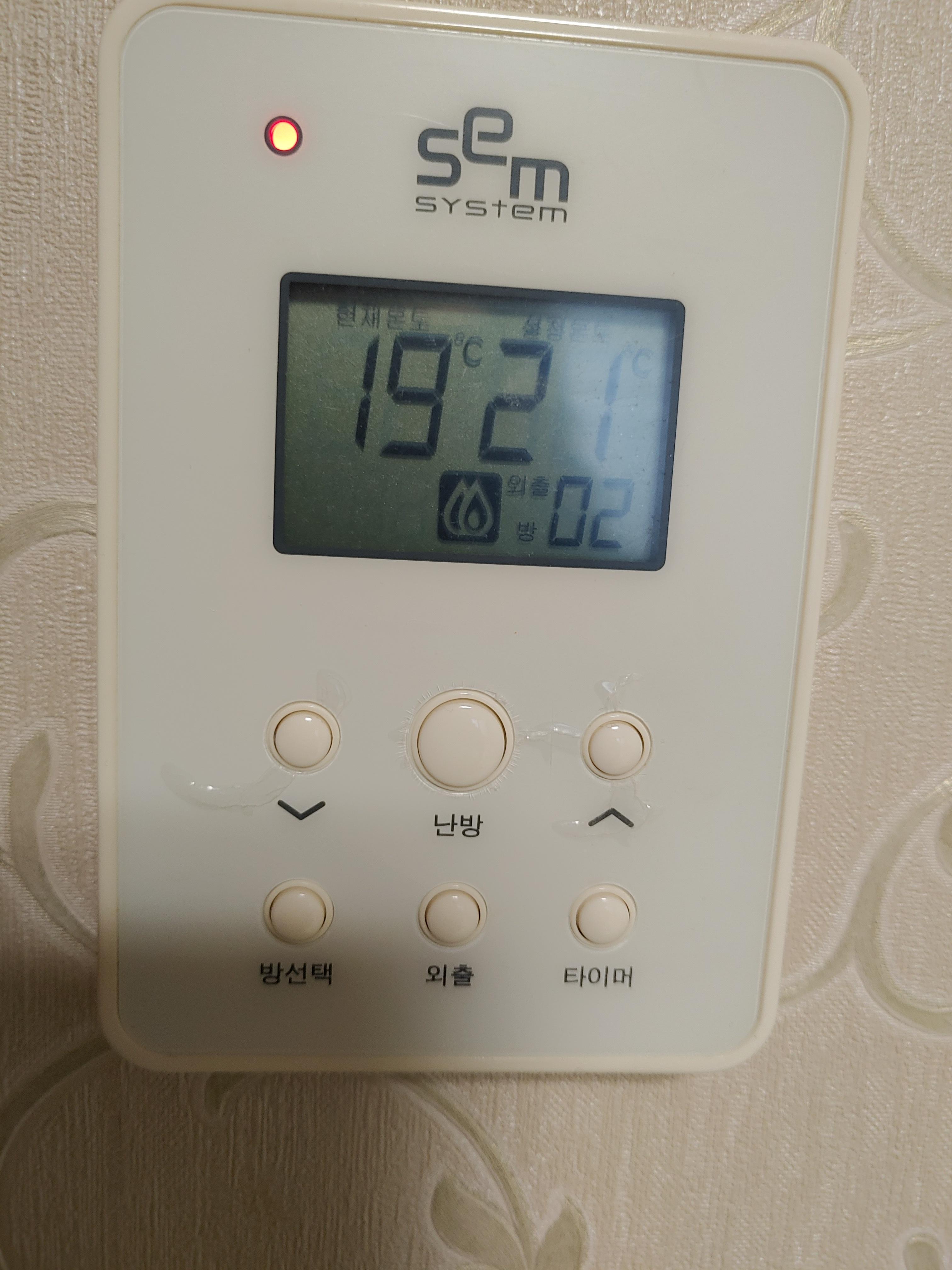

검색하다보니 아래 SEM 제품이 많이 사용되는 듯합니다.
왼쪽이 현재온도, 오른쪽이 설정온도입니다. 현재온도가 설정온도보다 낮으면 구동기로 신호를 보내 구동기가 열리고 온수가 공급되는 방식입니다.
아래처럼 동작하면 일단 온도조절기는 정상.
3. 구동기 (열동기) 점검
명칭은 열동식 구동기가 맞는 것 같습니다만 열동기라고 통칭하는 것 같습니다.
아래 사진이 열동식 구동기이고 전기를 가해 열이 발생하면 왁스가 팽창해서 가운데 핀이 내려오는 구조입니다.
이 아이가 고장 나서 가운데 핀이 안 내려오는 걸 확인하고 교체했습니다. 워낙 천천히 동작하는 제품이라 사진 찍어서 비교해야 합니다.
아래 사진이 새로 구입한 구동기입니다. 동일한 방식의 열동식 구동기이지만 요즘 나온 신형은 팽창했을 때 내부의 붉은색이 보이게 되어있어 정상 작동여부를 쉽게 확인할 수 있습니다. 왼쪽이 작동 전, 오른쪽이 정상 작동상태입니다. 다만 왁스팽창형이라 굉장히 천천히 동작합니다.
열동기, 구동기로 검색하시면 비슷한 모양의 모델을 확인하실 수 있습니다.
4. 각방 밸브 제어기 점검
각 방의 온도조절기의 신호가 들어오는 곳입니다.
신호가 들어오면 방 1, 방 2라고 표시된 부분에 불이 들어옵니다.
ON-OFF 외에 비상이라고 되어 있는 부분이 있는데 이 스위치는 모든 방의 전원을 강제로 켜는 기능입니다. 이 기능을 통해 제어기 문제인지 각방의 온도조절기 문제인지 확인이 가능합니다.
구동기 문제가 확인되면 제어기를 열고 아래 빨간 부분의 커넥터를 분리 후 다시 연결하면 됩니다.
하나씩 확인하며 처리하느라 시간은 좀 걸렸지만 무사히 완료했습니다.
동일한 문제를 겪으신 분들의 성공을 기원합니다. ^^
